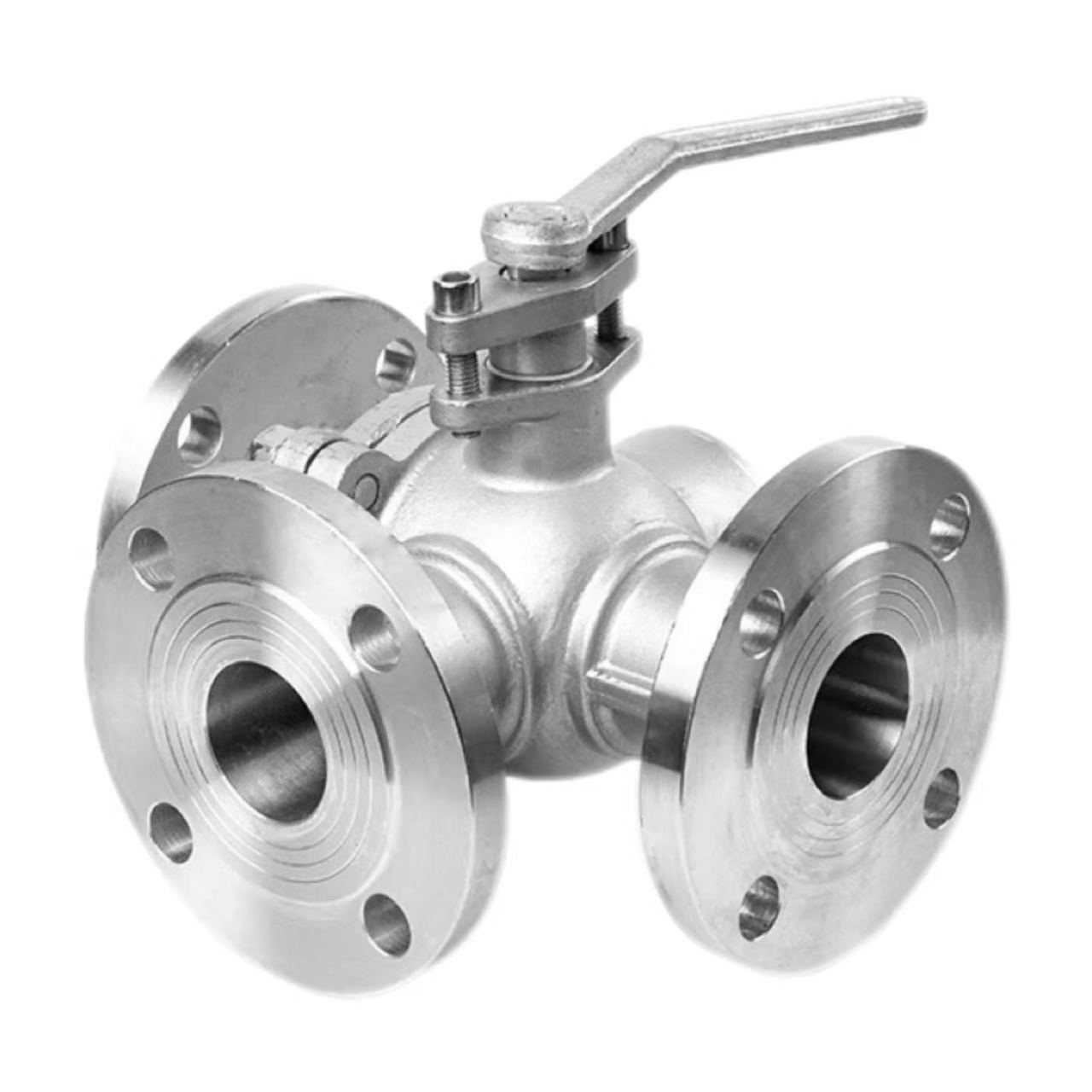

Three-way flange ball valve

Prinsipyo sa Pagtrabaho

Ang prinsipyo sa pagtrabaho sa corrosion-resistant nga three-way flange ball valve sa pabrika sa Shenchi gibase sa L-shaped o T-shaped nga mga channel nga giputol sa bola. Ang bola gibutang sa sentro sa balbula nga lawas ug gipatuyok sa usa ka kuptanan. Kung ang bola nagtuyok, ang mga kanal nag-align o nag-offset gikan sa lainlaing mga pantalan sa balbula, nahibal-an ang pagbalhin, paghiusa, o pagbahin sa direksyon sa medium nga agianan.

L-shaped nga bola:

 Ang pag-rotate sa 90 ° nagtugot sa medium nga mobalhin gikan sa inlet ngadto sa bisan unsang outlet, nga angay alang sa pag-usab sa mga sitwasyon nga adunay usa ka inlet ug duha ka outlets o duha ka inlets ug usa ka outlet, sama sa alternately supplying liquid ngadto sa duha ka reactors.

T-shaped nga bola:

Ang rotating 180° nagtugot sa tanan nga tulo ka mga pantalan nga konektado sa dungan o sa bisan unsa nga duha ka mga pantalan nga mahimong interconnected, nga angay alang sa pagsagol sa duha ka media ug unya outputting (paghiusa), o pagbahin sa usa ka media ngadto sa duha ka outputs (pagbahin), sama sa air conditioning init ug bugnaw nga tubig mixing sistema.

Mga Parameter sa Produkto:

Ngalan sa Produkto: Three-Way Flanged Ball Valve	Mga Detalye: (1/8"-4") DN6-DN100
Nominal Pressure: PN16	Materyal sa Lawas: WCB, SUS304 (CF8), SUS316L (CF3M)
Mga sumbanan: ANSI, BS, DIN, ISO, JIS	Magamit nga Temperatura: -20 ℃ ~ + 150 ℃ (standard), hangtod sa + 350 ℃ (taas nga temperatura), hangtod sa -196 ℃ (ubos nga temperatura)
Internal nga Metal nga Materyal: WCB, SUS304 (CF8), SUS316L (CF3M)	Medium Temperatura: Taas nga temperatura, ubos nga temperatura, medium nga temperatura, normal nga temperatura
Pamaagi sa Operasyon: Manwal	Mga selyo: EPDM, PPL
Pamaagi sa Koneksyon: Koneksyon sa flange	Aplikasyon: Tubig, hangin, gas, lana, likido, ug uban pa.
Sinugdanan: China	Sample: Magamit ang mga sampol

Mga bentaha sa Flange Connection:

Ang Shenchi 3-way flanged ball valves naggamit sa flange connections. Kung itandi sa mga sinulud nga koneksyon, ang mga koneksyon sa flange nagtanyag labi ka taas nga resistensya sa presyur; ang PN16 nga rating mahimong lig-on nga makasugakod sa 1.6MPa nga presyur. Ang pag-disassembly sayon, nga nagpadali sa regular nga pag-inspeksyon ug pagmentinar sa pipeline. Gisiguro ang kasaligan nga pagbugkos; ang flange gasket ug bolts magtinabangay aron mawagtang ang risgo sa leakage. Angayan alang sa dagkong diametro nga mga pipeline; alang sa mga diametro sa ibabaw sa DN50, diin ang mga sinulud nga koneksyon lisud, ang mga flanges mao ang standard nga pagpili. Ang Shenchi, usa ka Intsik nga 3-way flanged ball valve manufacturer, nagtanyag sa mga flanges nga nahiuyon sa ANSI, BS, DIN, ug JIS nga mga sumbanan, nga nagtagbo sa mga panginahanglan sa mga kustomer sa kalibutan.

Pag-instalar Key Point 1: Flange Alignment

Flange Alignment Sa diha nga ang pag-instalar sa Shenchi three-way flange ball valve, ang flange nga mga nawong kinahanglan nga ipahiangay. Ang duha ka flanges kinahanglan nga parallel ug concentric, nga ang deviation dili molapas sa gitugot nga range sa flange gasket. Ang pagpugos sa pag-align sa bolt mahimong hinungdan sa deformation sa balbula sa lawas, nga makaapekto sa pagtuyok sa bola ug paghimo sa pagbugkos. Pagkahuman sa pag-align, ang gasket kinahanglan ibutang sa tunga ug kinahanglan nga dili ma-offset. Ang usa ka ubos nga presyo nga three-way flange ball valve dili katumbas sa ubos nga kalidad; Ang mga produkto sa Shenchi nagtanyag taas nga katukma ug dali nga pag-instalar. Ang corrosion-resistant three-way flange ball valves adunay flange surface finishes nga nakab-ot sa mga sumbanan, nga nagsiguro nga mas kasaligan ang sealing.

Ikaduha nga Punto sa Pag-instalar: Paghugot sa Bolt

Ang mga flange bolts kinahanglan nga higpitan sa diagonal sa mga yugto. Ibutang ang torque sa hinay-hinay sa 2-3 nga mga yugto, nga nagsunod sa usa ka 180 ° diagonal nga han-ay. Ayaw higpitan ang usa ka kilid sa usa ka higayon, kung dili ang dili patas nga presyur sa gasket maghimo mga agianan sa pagtulo. Ang Bolt torque kinahanglang makaabot sa standard values; Ang sobra nga paghugot makadaot sa flange o bolts, samtang ang undertightening moresulta sa dili igo nga pagbugkos. Ang Shenchi 3-way flange ball valve pabrika naghatag og girekomendar nga torque table alang sa mga installer nga i-refer. Kini nga mga punto sa pag-install hinungdanon alang sa pagsiguro sa dugay nga operasyon nga wala’y pagtulo nga balbula; palihug higpit nga sundon ang mga detalye.

Punto sa Pag-instalar 3: Suporta ug Paglimpyo sa Pipeline

Sa dili pa i-install, ang sulod sa pipeline kinahanglang limpyohan aron makuha ang welding slag, iron filings, balas, ug uban pang mga hugaw. Ang mga langyaw nga butang nga mosulod sa lungag sa balbula mahimong makamot sa bola o mga selyo, nga mosangpot sa pagtulo. Ang pipeline kinahanglan nga independente nga suportado; ang balbula kinahanglan nga dili madala ang gibug-aton sa pipeline. Ang dagkong diametro nga tee flange ball valve bug-at; Ang pag-ubos sa pipeline mahimong makabira sa flange sa sentro, nga makadaot sa selyo. Ang corrosion-resistant tee flange ball valves gihimo sa WCB, SUS304, o SUS316L nga mga materyales, nga adunay copper o stainless steel valve core. Human makompleto ang mga punto sa pag-instalar, ang kuptanan kinahanglan nga libre nga mag-rotate nga walay jamming; ang balbula andam na alang sa paggamit.
