Unsa man gyud ang kalainan tali sa mga sumbanan sa NPT, BSP ug G thread?

Ang labing dali nga mataligam-an nga 'pitfall' sa pagpili sa mga balbula ug mga kasangkapan

Sa daghang mga pangutana sa kustomer, kanunay kaming makasugat og mga sitwasyon nga sama niini:

"Kinahanglan nako ang balbula sa bola nga adunay mga hilo nga babaye sa duha ka tumoy."

"Oo, unsa nga sumbanan sa thread ang gusto nimo?"

“Usa ra ka sagad nga hilo—sama sa tubo sa tubig.”

Kini nga matang sa panag-istoryahanay mahitabo halos kada semana. Ang pagpili sa sayup nga sumbanan sa hilo mao ang usa sa labing kasagaran ug mahal nga mga isyu sa pagpalit sa balbula. Kung ang balbula dili mabutang pagkahuman sa pagpalit, o kung kini gitaod apan napakyas sa pagsilyo sa husto, nga mosangput sa mga pagtulo, ang mga sangputanan gikan sa ginagmay nga mga paglangan hangtod sa panginahanglan sa pagtrabaho pag-usab sa tibuuk nga sistema.

Karon, niining mubo nga artikulo, atong klarohon sa makausa ug alang sa tanan ang tulo ka kasagarang naglibog nga mga sumbanan sa thread: NPT, BSP ug G.、、

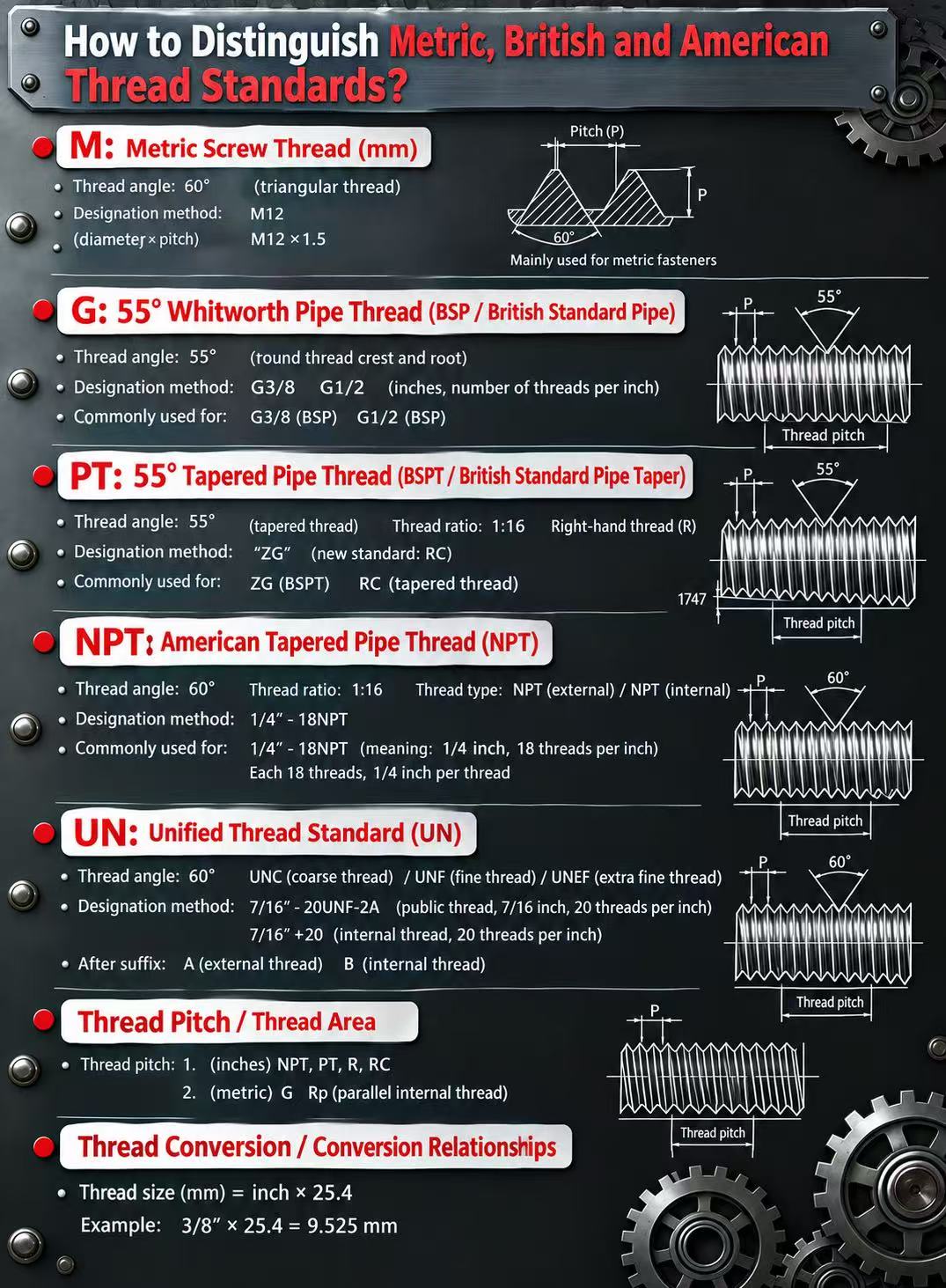

I. Magsugod kita sa labing sukaranan nga kalainan: ang usa usa ka 'kono', ang lain usa ka 'silindro'.

Kini nahimong basehan sa pagsabot sa tanang ubang mga kalainan.

Type sa thread

Type sa thread	Tibuok nga ngalan	Anggulo sa tingga	Istruktura	Pamaagi sa pagbugkos
NPT	American National Tapered Pipe Thread	60°	Taper nga hilo (1:16 taper)	Gitakpan sa hilo mismo
BSPT (bahin sa serye sa BSP)	British Standard Tapered Pipe Thread	55°	Taper nga hilo (1:16 taper)	Gitakpan sa hilo mismo
G (bahin sa serye sa BSP)	British Standard Prismatic Pipe Thread (BSPP)	55°	Cylindrical nga hilo (walay taper)	Gitakpan sa tumoy nga nawong o usa ka gasket
BSP	British Standard Pipe Thread (tibuok)	—	Naglakip sa BSPT (tapered) ug BSPP (cylindrical)	Depende sa espesipikong tipo

Sa laktod nga pagkasulti:

NPT = American standard tapered thread

BSPT = British standard tapered thread

G thread (BSPP) = British standard parallel thread

Parehong NPT ug BSPT kay tapered threads nga adunay parehas nga taper ratio (1:16), pero lahi sila sa thread angle (NPT is 60°, samtang BSPT is 55°).

II. Usa ka Detalyadong Pagkaguba: Unsa ang NPT, BSP ug G?

1. NPT Threads (American Standard)

Sumbanan nga Numero: ASME B1.20.1

Mga Kinaiya: 60° nga anggulo sa hilo, 1:16 taper

Prinsipyo sa pag-seal: Ang pag-sealing makab-ot pinaagi sa interference nga angay sa mga hilo mismo; walay sealing gasket gikinahanglan

Komon nga mga rehiyon: Ang Estados Unidos, Canada ug uban pang mga nasud nga nagsunod sa American standard system

Kasagaran nga mga detalye sa balbula sa bola: 1/4 'NPT, 3/8' NPT, 1/2" NPT

Mubo nga sulat: NPT thread nagkinahanglan sa paggamit sa PTFE tape o thread sealant; Ang pagkontrol sa torque hinungdanon sa panahon sa asembliya, tungod kay ang sobra nga paghugot mahimong hinungdan sa pagkabahin sa babaye nga hilo.

2. BSP thread (British Standard)

Ang BSP usa ka kinatibuk-ang termino nga naglangkob sa duha ka mga klase, diin daghang mga tawo ang lagmit nga maglibog:

BSPT (British Standard Pipe Thread)	G thread / BSPP (British Standard Pipe Thread)
Standard nga Numero	BS 21	BS 2779 / ISO 228-1
Anggulo sa Thread	55°	55°
Pagtukod	Taper nga hilo (1:16 taper)	Cylindrical nga hilo (dili tapered)
Pamaagi sa Pagbugkos	Self-sealing (kinahanglan Teflon tape)	Giselyohan sa usa ka selyo sa nawong (pananglitan. O-ring, flat washer, brass washer)
Komon nga mga Aplikasyon	Commonwealth nga mga nasud, Europe ug mga bahin sa Asia	Gigamit sa tibuok kalibutan, ilabina sa Europe ug Asia
Komon nga Ball Valve Size	1/4 "BSPT, 3/8" BSPT, 1/2" BSPT	G1/4, G3/8, G1/2

Dinhi nahimutang ang pinakadako nga sayop nga pagsabut: daghang mga tawo ang nagtuo nga ang 'BSP threads parehas sa G thread', apan dili kini hingpit nga husto. Ang mga thread sa G usa ka matang sa BSP, apan ang BSP naglakip usab sa BSPT. Ang mga hilo sa G maoy cylindrical, samtang ang mga hilo sa BSPT kay tapered; ang mga prinsipyo sa pagsilyo luyo sa duha hingpit nga lahi, ug kinahanglan nga dili kini gamiton nga baylobaylo.

III. Usa ka lamesa aron masabtan ang tanan nga mga kalainan

Mga Pamantayan sa Pagtandi	NPT	BSPT	G (BSPP)
Standard nga Sistema	American standard	British Standard	British Standard (Internasyonal nga giila)
Profile sa Ngipon	60°	55°	55°
Istruktura	Taper nga hilo	Taper nga hilo	Cylindrical nga hilo
Taper	1:16	1:16	Wala
Pamaagi sa Pagbugkos	Gibutyag ni Thread seal (giputos sa Teflon tape)	Gibutyag ni Thread seal (nga adunay Teflon tape)	Selyo sa nawong (gasket/O-ring)
Ang'/ sa code	e.g. 1/2" NPT	e.g. 1/2" BSPT	e.g. G1/2
Mahimo ba sila mabaylo?	Dili mabaylo sa BSP	Dili mabaylo sa NPT	Dili mabaylo sa BSPT

IV. Giunsa nimo mahibal-an dayon ang kalainan sa praktis?

Kung adunay usa ka sample sa imong kamot nga wala’y label, mahimo nimo kini mailhan ingon sa mosunod:

Pamaagi 1: Susiha ang profile sa thread (nagkinahanglan ug thread gauge o thread tester)

60° thread profile → NPT

55° thread profile → BSP series (G o BSPT)

Pamaagi 2: Susiha ang istruktura sa pagbugkos

Gibutyag ni Gibutyag ni ThrAng mga ead nagkinahanglan og Teflon tape o sealant → NPT o BSPT (tapered threads)

Nagkinahanglan ug flat washer, O-ring o brass washer → G thread (cylindrical threads)

Pamaagi 3: Pag-ihap sa gidaghanon sa mga hilo (paagi sa pagbanabana)

Para sa parehas nga nominal nga gidak-on, ang gidaghanon sa mga hilo kada pulgada magkalahi tali sa NPT ug BSP. Pananglitan, 1/2":

NPT: 14 ka hilo kada pulgada

BSP (G/BSPT): 14 ka mga hilo kada pulgada (kini nga gidak-on managsama alang sa duha, nga mas sayon ​​​​nga malibug)

Bisan pa, alang sa 3/4": Ang NPT adunay 14 nga mga hilo ug ang BSP adunay 14 nga mga hilo (parehas gihapon)

Ang tinuod nga kalainan anaa sa anggulo sa hilo ug taper, nga lisud mailhan sa hubo nga mata; ang labing kasaligan nga paagi mao ang paggamit sa usa ka thread gauge.

Pamaagi 4: Susiha ang nasud nga gigikanan o mga kinahanglanon sa kustomer

Kung ang kustomer nakabase sa US ug ang mga drowing nagtino sa ASME → NPT

Kung ang kustomer nakabase sa Europe o sa Commonwealth ug ang mga drowing nagtino sa BS o ISO → BSP

Kung ang mga drowing nagtino sa 'G' nga gisundan sa usa ka numero (e.g. G1/2) → cylindrical thread; gikinahanglan ang usa ka washer

V. Unsa ang mahitabo kung ang sayop nga pagpili gihimo? (Mga kaso sa tinuod nga kinabuhi)

Kaso 1: Ang usa ka tiggama sa ekipo mipalit ug usa ka hugpong sa mga balbula sa bola nga adunay G1/2 internal nga mga hilo, apan ang gawas nga mga hilo sa pipework sa kustomer kay NPT 1/2. Usa ka trabahante misulay sa pag-screw sa balbula pinaagi sa pagpugos sa upat ka pagliko apan wala na kini mabalik pa; sa paggamit sa dugang nga puwersa sa usa ka spanner, ang mga hilo sa lawas sa balbula nabahin, nga dili magamit ang tibuuk nga hugpong sa mga balbula.

Kaso 2: Usa ka laboratoryo nagbutang ug ball valve nga adunay BSPT external thread sa usa ka fitting nga adunay G internal thread. Gibati kini nga 'sa husto' kung gi-screw, apan ang usa ka pagsulay sa presyur nagpadayag usa ka gamay nga pagtulo. Nagkinahanglan og tulo ka adlaw nga imbestigasyon aron mahibal-an nga ang mga hilo dili magkatugma—usa ka tapered nga hilo ang gi-screw ngadto sa cylindrical internal nga hilo, nga ang unang pipila ka mga hilo lang ang nagkontak, nga miresulta sa dili igo nga sealing surface.

Leksyon: Kung bahin sa mga mismatches sa thread, wala'y butang nga 'igo nga hapit'. Ang kalainan sa 1° lang sa anggulo sa hilo mao ang kalainan tali sa dili mohaum sa component ug dili makaabot sa selyo.

VI. Katapusan nga mga Rekomendasyon alang sa Pagpamalit nga mga Staff ug mga Inhenyero

Sa dili pa ibutang ang usa ka order, palihug siguroha nga imong gikumpirma ang mosunod nga tulo ka mga detalye:

Gibutyag ni Thread standard (NPT o BSP/G?)

Type sa thread (tapered o cylindrical?)

Gidak-on sa hilo (pananglitan 1/4', 3/8', 1/2")

Siguruha nga ang mga sukat sa mga drowing gipiho sa husto:

US standard: isulat ang 1/2-14 NPT

British tapered standard: isulat ang 1/2 BSPT

British parallel standard: isulat ang G1/2 o 1/2 BSPP

Dili sigurado bahin sa imong mga detalye sa pipe thread? Ania kami aron sa pagtabang kanimo sa pag-verify kanila.

Ang pagpares sa hilo mao ang labing sukaranan—ug labing daling madaot—nga aspeto sa sistema sa pipework. Ang usa ka sayup sa sumbanan sa hilo mahimong moresulta sa usa ka tibuuk nga hugpong sa mga balbula nga dili magamit, o bisan pa nga mosangpot sa mga pagtulo ug ang panginahanglan alang sa pag-usab sa tibuuk nga sistema sa pipework.

Kung naa kay mga sample sama sa ball valves, pipe fittings o connectors, o kung naa kay litrato sa thread ug dili sigurado sa standard—palihug ayaw paglangan nga ipadala kanamo bisan unsang orasa, ug pamatud-an namo kini para nimo nga walay bayad.

Wala kami maghimo og 'mga banabana nga dili maayo'; nag-cross-reference kami batok sa mga sumbanan ug nagkuha ug aktuwal nga mga sukod gamit ang mga thread gauge aron mahatagan ka ug tukma nga tubag.

Unsaon pagkumpirma:

Pagkuha og tin-aw nga litrato sa sinulid nga tumoy nga nawong ug ipadala kini kanamo.

Kini mas sayon ​​​​kon ikaw adunay pisikal nga sample, tungod kay mahimo natong sukdon kini direkta gamit ang thread gauge.

Mahimo nimong kontakon kami pinaagi sa WeChat, telepono o email (mga detalye sa pagkontak): clvy@shenchihb.com

Mga tipo sa thread nga among mahatag:

Ang among mga ball valve ug pipe fittings mahimong ipasibo aron matubag ang lainlaing mga sumbanan sa hilo, lakip ang NPT, BSPT ug G (BSPP), pagsiguro nga usa ka 100 porsyento nga tugma sa imong sistema sa pipework. Bisan alang sa lokal nga merkado o alang sa pag-eksport, mahimo namon ang paghimo sa imong mga drowing.

Pilia ang husto nga hilo ug likayi ang wala kinahanglana nga mga komplikasyon. Kung dili ka sigurado, ibilin kini kanamo aron makumpirma.
