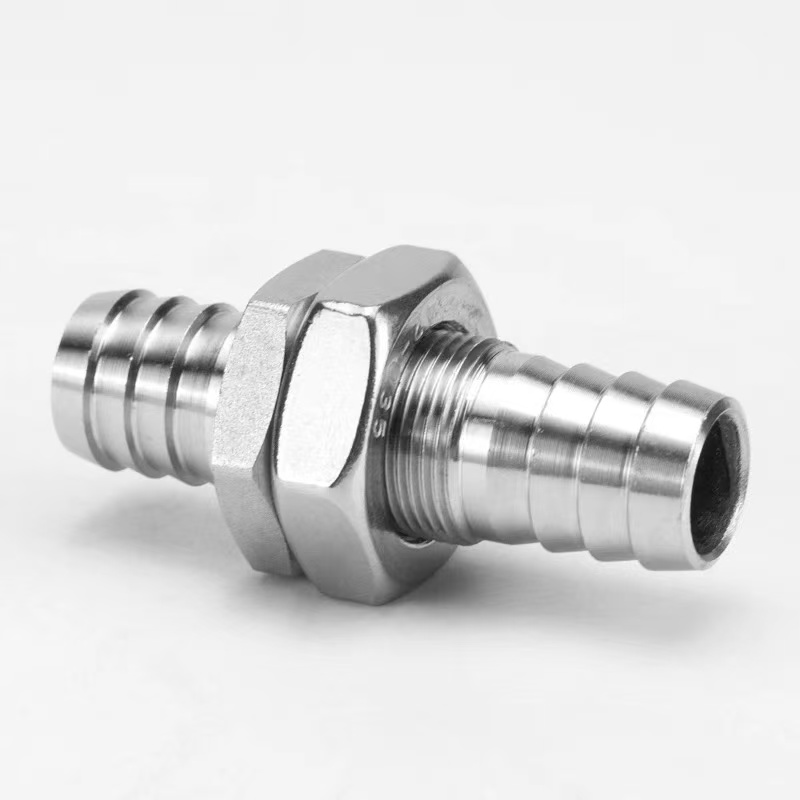

Bulkhead Barbed Fitting

Gipaila ni Shenchi ang taas nga kalidad nga Bulkhead Barbed Fittings, espesipikong gidisenyo alang sa pag-ruta sa mga hose pinaagi sa mga panel sa kagamitan samtang naghatag kasaligan nga pagbugkos. Gihimo sa tumbaga, SUS304, ug SUS316L nga stainless steel, kini nga mga fitting nagtanyag kusog nga resistensya sa kaagnasan ug angay alang sa usa ka halapad nga kahimtang sa pagtrabaho.

Istruktura sa Produkto

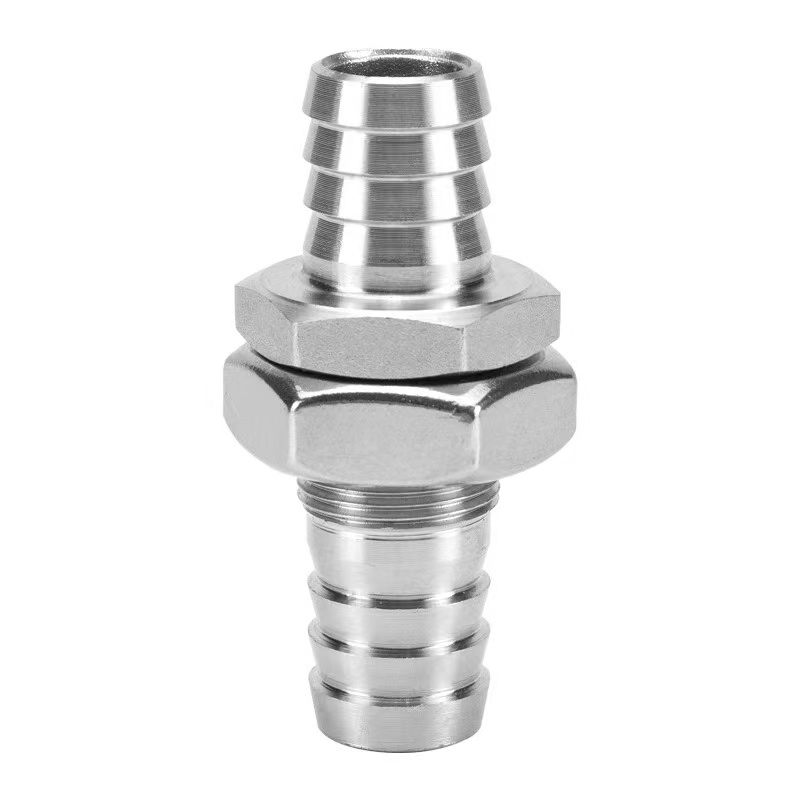

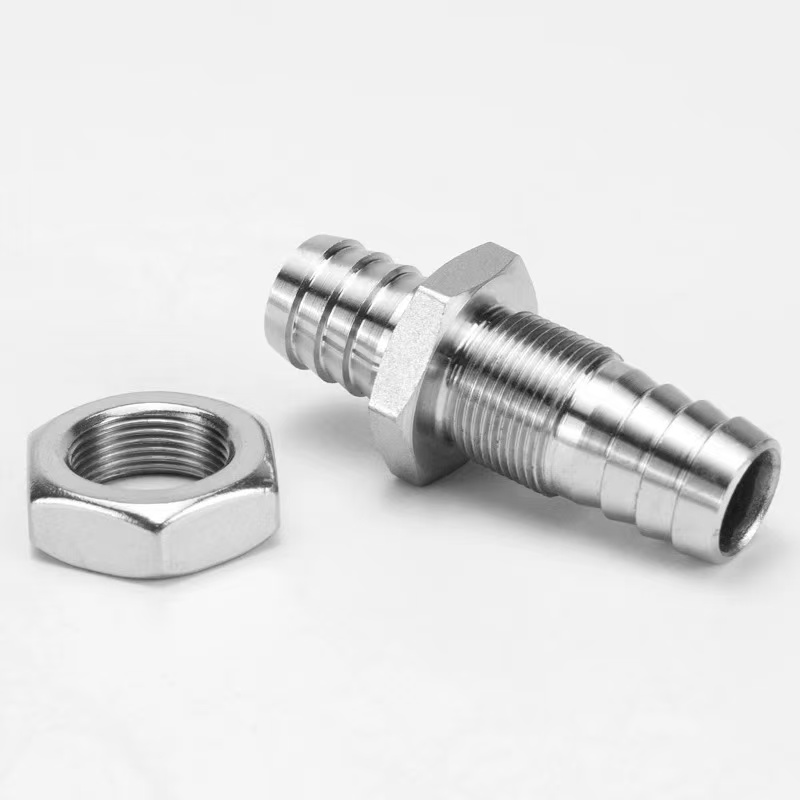

Ang istruktura sa Bulkhead Barbed Fitting naglakip sa bulkhead threads, locking nut, ug barbed hose connections. Atol sa pag-instalar, usa lamang ka lungag sa panel ang gikinahanglan; Ang paghugot sa nut mokompleto sa proseso sa pag-ayo ug pagbugkos.

Ang barbed end adunay usa ka anti-slip groove nga disenyo, nga nagsiguro sa usa ka luwas nga koneksyon kung gigamit sa usa ka hose clamp. Kini nga mga himan kaylap nga gigamit sa mga kabinet sa pagkontrol, kagamitan sa pagtambal sa tubig, mga instrumento sa medikal, ug uban pang may kalabutan nga mga natad.

Mga Detalye sa Produkto

Structural nga mga Bentaha

Ang Bulkhead Barbed Fitting kay usa ka pipe fitting nga espesipikong gidesinyo para sa pag-ruta sa mga hose pinaagi sa mga panel sa kagamitan, enclosures, o bulkheads samtang naghatag ug fixed sealing. Ang panguna nga istruktura niini naglakip sa usa ka seksyon sa bulkhead nga hilo, usa ka locking nut, usa ka gasket sa pagbugkos, ug usa ka koneksyon sa barbed hose. Sa panahon sa pag-instalar, usa lamang ka lungag sa katugbang nga diametro ang kinahanglan nga himoon sa panel. Ang seksyon sa hilo sa fitting gipaagi sa lungag, ug ang nut gihugot gikan sa atbang nga bahin aron makompleto ang proseso sa pag-ayo ug pagbugkos.

1. Istruktura sa Pag-ayo sa Bulkhead:Ang gitas-on sa seksyon sa hilo gipahiangay sa sagad nga gibag-on sa panel. Sa diha nga ang locking nut hugot, kini nagporma sa usa ka estrikto nga pag-ayo sa panel, pagsiguro nga ang haom magpabilin nga luwas bisan sa ilalum sa gawas nga pagbira pwersa.

2. Koneksyon sa Barbed Hose:Ang usa o duha ka kilid sa panel adunay barbed tapered nga mga ngipon alang sa pagsal-ot sa hose ug pagporma og selyado nga koneksyon gamit ang hose clamp. Ang barbed end nagsagop ug dobleng anti-slip groove nga disenyo, nga nagtanyag ug mas taas nga pull-out resistance kay sa ordinaryo nga mga fitting.

3. Sealing System:Ang mga gasket nga goma o O-ring gihatag sa duha ka kilid sa panel. Kung ang nut gihugot, ang sealing gasket gi-compress, nga nakab-ot ang watertight ug dust-tight sealing sa pag-abli sa panel, nga adunay proteksyon nga rating hangtod sa IP65 o mas taas pa.

Pamaagi sa Pag-instalar

Ang lig-on nga Bulkhead Barbed Fittings sa Shenchi dali nga ma-install. Ang usa ka luwas ug selyado nga koneksyon mahimong makab-ot sa unom lang nga mga lakang:

Lakang 1: Pagpangandam sa Panel Hole

Paghimo usa ka katumbas nga lingin nga lungag sa panel base sa gawas nga diametro sa seksyon sa hilo. Siguruha nga ang ngilit sa lungag hapsay ug wala’y burr aron malikayan ang pagkadaot sa gasket sa pagbugkos.

Lakang 2: I-install ang Sealing Gasket

I-slide ang gilakip nga EPDM sealing gasket ngadto sa thread section, ipilit kini sa haom nga base. Kung gikinahanglan ang pagsilyo sa duha ka kilid sa panel, ibutang ang usa ka gasket sa matag kilid.

Lakang 3: Isulod Pinaagi sa Panel

Isulod ang seksyon sa hilo ngadto sa lungag gikan sa usa ka kilid sa panel, pagsiguro nga ang haom nga base mokontak sa panel nga adunay sealing gasket sa tunga.

Lakang 4: Hupti ang Locking Nut

I-screw ang locking nut ngadto sa thread section gikan sa atbang nga kilid sa panel, ug hinayhinay nga hugti kini gamit ang wrench. Girekomenda nga torque: 5–8 N·m para sa brass materials ug 8–12 N·m para sa stainless steel. Ipadayon ang haom nga lawas nga wala’y hunong sa panahon sa paghugot.

Lakang 5: Ikonektar ang Hose

Pagpili og espesipikasyon diin ang barb sa gawas nga diyametro 0.5–1 mm nga mas dako kay sa hose sa sulod nga diametro. Isulod ang hose nga patindog sa tumoy sa barbed hangtod makaabot sa base. Para sa high-pressure nga mga aplikasyon, gamita ang stainless steel hose clamp ug ihigot kini tali sa ikaduha ug ikatulo nga barbs.

Lakang 6: Pagsulay sa Integridad sa Selyo

Paghimo usa ka static nga pagsulay sa presyur sa 1.5 ka beses nga presyur sa pagtrabaho. Kung wala’y pagtulo sulod sa tulo ka minuto, kwalipikado ang pag-install.
