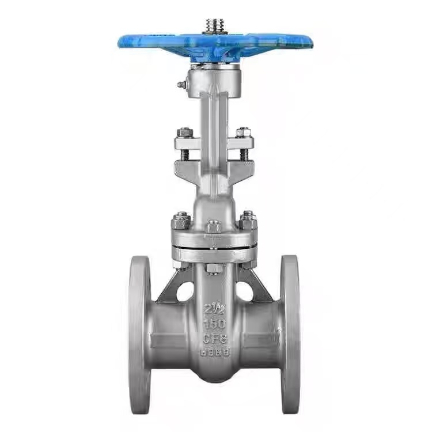

American Standard Rising Stem Flanged Gate Valve

Prinsipyo sa Pagtrabaho sa ASME Rising Stem Flanged Gate Valve

Sa diha nga ang operator moliko sa handwheel, ang handwheel moduso sa balbula stem sa tuyok. Ang trapezoidal nga hilo sa ibabaw nga tumoy sa balbula nga punoan nakiglambigit sa balbula nga punoan sa nut, nga nag-usab sa rotational motion ngadto sa axial linear motion. Tungod kay ang balbula nga punoan ug ganghaan konektado, ang balbula nga punoan magduso sa ganghaan nga mobangon o mahulog nga magkadungan.

Aron maablihan ang balbula, ibalik ang handwheel nga pa-counterclockwise. Ang balbula nga punoan nagduso sa ganghaan nga mobalhin pataas sa usa ka linear nga paglihok, hinungdan nga ang ganghaan mawala gikan sa lingkuranan sa balbula. Kung ang ganghaan gipataas sa usa ka gitas-on nga katumbas sa doble sa nominal diameter sa balbula, ang agianan sa likido hingpit nga wala’y babag, ug ang balbula naa sa hingpit nga bukas nga posisyon. Atol sa operasyon, ang handwheel sa kasagaran ibalik ngadto sa posisyon diin kini dili na ibalik sa bisan unsa nga dugang, ug unya mibalik katunga sa usa ka turno sa usa ka turno sa pagkab-ot sa bug-os nga bukas nga posisyon, pagpugong sa balbula stem gikan sa pagkandado tungod sa temperatura kausaban.

Aron isira ang balbula, iliko ang handwheel sa tuo nga tuo. Ang balbula nga punoan nagduso sa ganghaan nga mobalhin paubos sa usa ka linear nga paglihok, hinungdan nga ang ganghaan mopilit batok sa lingkuranan sa balbula. Ang torque nga gipadapat sa handwheel nagmugna og usa ka pinugos nga sealing force, ug ang pressure sa medium sa pipeline nagpugos usab sa ganghaan batok sa pikas valve seat, nga nagporma og self-sealing effect. Kini nga doble nga aksyon nagsiguro sa zero leakage kung sirado.

Ang kinauyokan nga kinaiya sa usa ka pagtaas sa punoan nga balbula sa ganghaan mao nga ang punoan sa balbula mosaka ug mahulog nga dungan sa ganghaan. Makita sa mga operator ang bukas/sirado nga kahimtang sa balbula pinaagi sa pag-obserbar sa gitas-on sa punoan sa balbula nga milabaw sa tabon sa balbula—kon mas taas ang tukog, mas lapad ang balbula nga bukas; sa diha nga ang tukog bug-os nga mabawi, ang balbula sirado.

Importante nga hinumdoman nga ang ASME (American Standard) nga nagtaas nga stem flange gate valves magamit lamang sa hingpit nga bukas o hingpit nga sirado nga mga posisyon ug dili magamit isip mga control valve. Kung ibilin sa usa ka partially open nga posisyon sa dugay nga panahon, ang high-speed flowing medium makaguba sa mga sealing surface, nga magpahinabog pagkasul-ob sa ganghaan ug lingkoranan, nga sa katapusan mosangpot sa pagtulo sa balbula. Dugang pa, ang medium mahimong modagayday gikan sa bisan asa nga kilid sa gate valve sa bisan asa nga direksyon, nga mawagtang ang panginahanglan sa pagkonsiderar sa direksyon sa pag-agos sa panahon sa pag-instalar ug pagpadali sa layout sa site.

Mga Parameter sa Produkto

Taas nga Temperatura ug Taas nga Pagsukol sa Presyon

Ang Shenchi ASME Standard Rising Stem Flanged Gate Valves adunay duha ka kinauyokan nga bentaha sa performance: taas nga temperatura nga pagsukol ug taas nga presyur nga pagsukol. Ang WCB nga materyal makasugakod sa temperatura hangtod sa 425 ℃, samtang ang stainless steel angayan alang sa mas lapad nga temperatura. Class 150 pressure rating, operating pressure moabot sa 1.9MPa sa lawak temperatura, labaw sa PN16 standard. Ang mga selyo anaa sa taas nga temperatura nga makasugakod sa PPL o dili makasugakod sa tubig nga mga matang sa EPDM. Gihimo sa China, ang Shenchi nagpatuman sa komprehensibo nga pagkontrol sa kalidad gikan sa hilaw nga materyales ngadto sa nahuman nga mga produkto, pagsiguro sa dugay nga lig-on nga operasyon ubos sa taas nga temperatura ug mga kondisyon sa taas nga presyur.

Kasaligan nga high-pressure nga performance nga labaw sa Class 150 nga mga sumbanan

Ang Shenchi's ASME B16.10 standard rising stem flange gate valve adunay kasaligan nga high-pressure resistance. Ang koneksyon sa flange nahiuyon sa mga sumbanan sa ASME B16.10, nga adunay parehas nga hugot nga mga bolts ug parehas nga pag-apod-apod sa presyur sa mga gasket. Ang Class 150 nga rating nagtanyag og working pressure nga 1.9 MPa sa room temperature, nga adunay igo nga gisukod nga pressure margin. Ang balbula nga gibag-on sa bungbong sa lawas gidisenyo sumala sa mga sumbanan sa ASME, nga labaw sa nasudnong mga sumbanan alang sa dugang nga kaluwasan. Ang Shenchi nagtanyag og diskwento nga ASME standard nga pagtaas sa stem flange gate valves; ang kinabag-an nga mga pagpalit mahimong kuwalipikado alang sa mga diskwento ug pagsiguro sa dugay nga lig-on nga operasyon ubos sa mga kondisyon sa high-pressure.

Direkta nga Pagpamalit sa Pabrika ug Suporta sa Pag-customize sa OEM

Si Shenchi, isip supplier sa ASME (American Standard) nga nagtaas nga stem flange gate valves, nagtanyag og sample making services. Nagtanyag kami og diskwento nga ASME nga nagtaas nga stem flange gate valves sa transparent nga mga presyo sa pabrika, nga nagwagtang sa mga markup sa middlemen. Gisuportahan namon ang pag-customize sa ODM ug OEM; Ang mga materyales, mga diametro, mga sumbanan sa flange, ug mga pamaagi sa pag-opera mahimong tanan ipasibo sa imong mga panginahanglan. Ang among ASME rising stem flange gate valves dali nga mamentinar, nga adunay yano nga istruktura ug mubu nga gasto sa pagmentinar. Gihimo sa China, ang Shenchi ASME nga pagtaas sa stem flange gate valves kasaligan sa kalidad ug adunay lig-on nga mga oras sa pagpadala. Giabi-abi ang mga kustomer sa tibuuk kalibutan nga makontak si Shenchi alang sa detalyado nga mga parameter sa teknikal ug labing bag-o nga gusto nga mga kinutlo.
